NS100-RTEX


 功能描述



NS100-RTEX是NS100控制系统的运动控制模块,基于EtherCAT和RTEX总线协议,实现了松



下RTEX实时伺服网络总线接入EtherCAT总线的功能。其功能参数如下:



     1) 1个最大支持16轴的手轮接口;



     2) 2个RTEX网络通信接口,最大支持16个具有RTEX通信功能的松下伺服(如A5N);



     3) 2个ECAT网络通信接口;



     4) 1个24V电源输入口,电源输入范围为18V~36V。额定功率4W。






模块尺寸及安装方式

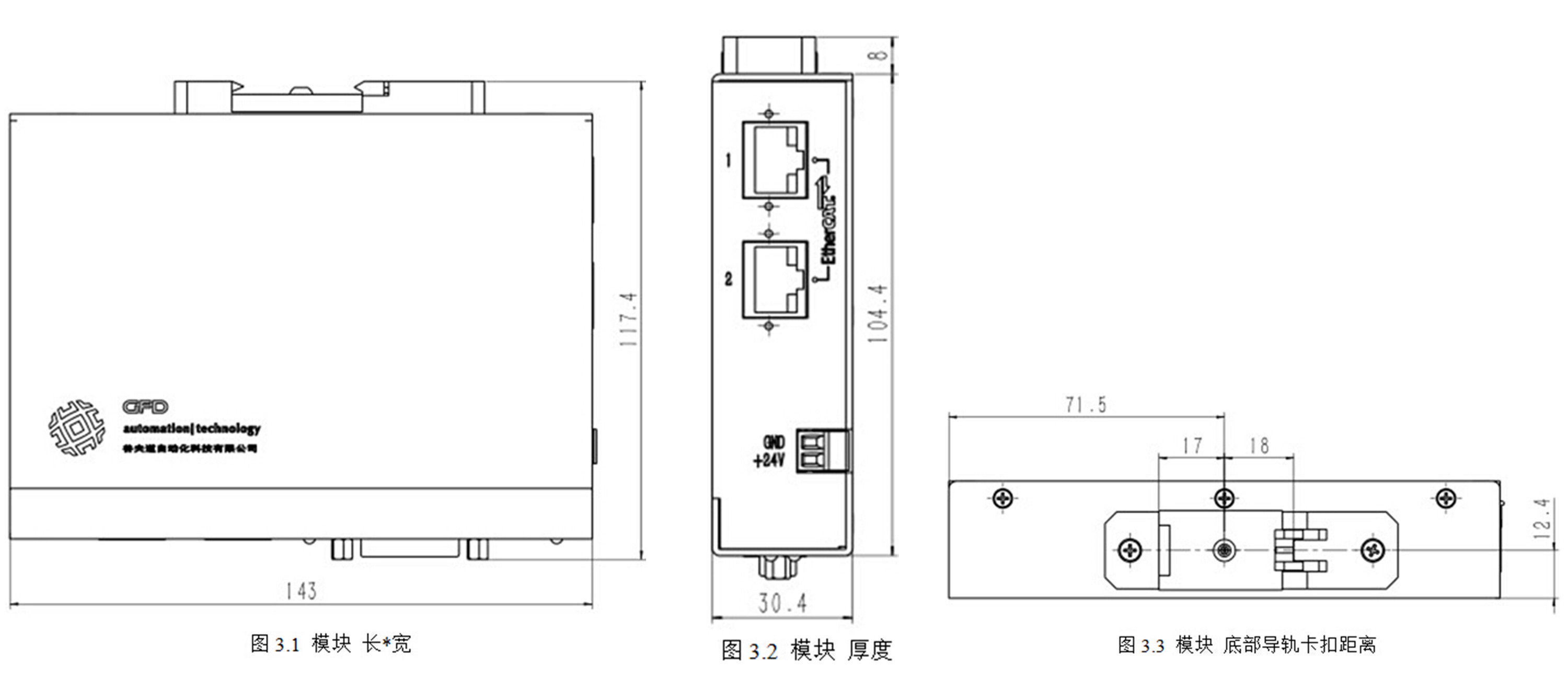

     模块尺寸图

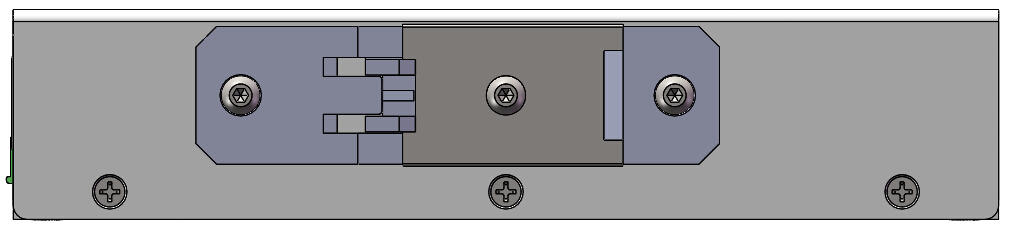

     35mm DIN导轨安装方式
