Lark模块(wifi版)


 功能描述



Lark是触摸式工控一体机CPU单元,其功能参数包括如下:



     1)ARM 四核 1.8GHZ;



     2) 板载内存2GB DDR3 SDRAM;



     3) 板载16GB eMMC Flash;



     4) VGA显示接口输出,分辨率为1024*768(可根据用户要求配置其它分辨率);



     5) 一个100M以太网口,用于连接EtherCAT专用接口;



     6) 一个10/100M以太网口,用于连接外部网络;



     7) 一个无线网络Wi-Fi



     8) 四个USB HOST接口,支持USB2.0高速设备,每路支持600mA电流输出;



     9) 主板自带UPS,意外断电情况下可保持供电等待系统安全关机;



     10) 一个24V电源输入口,电源输入范围为18V~30V;



     11) 支持3D图形加速;



     12) 产品尺寸:97.3*85*103.45mm,净重0.9Kg。






模块尺寸及安装方式

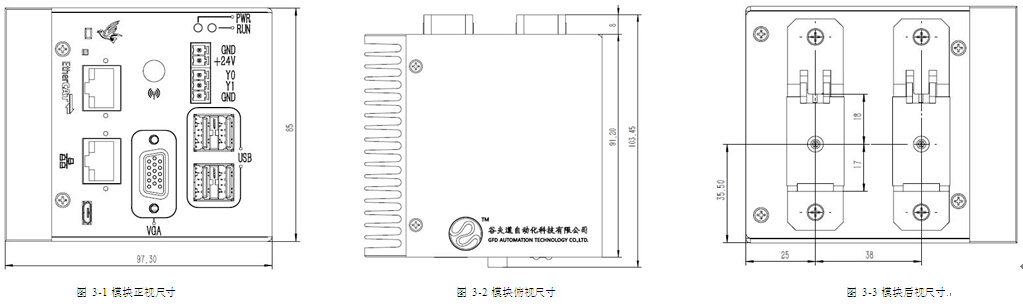

     模块尺寸图;

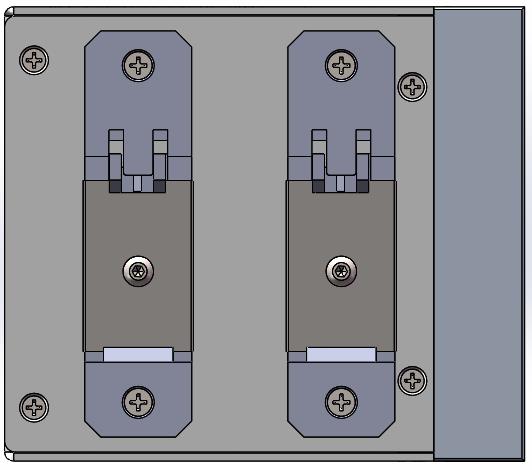

     35mmDIN导轨安装方式
