功能描述

NS100-MUPS是适用于DC24V输入端工控产品的应急备用电源，其主要参数如下：

     1) DC20V—DC25V宽电压输入；

     2)续航时间20S(额定15W负载条件下从DC24V放电至10V的时间)；

     3)最高输出电流1.5A；

     4)输入欠压报警；

     5)输入过压报警；

     6)内部充电过流报警；

     7) 一个RS232接口，支持RTU协议；

     8) 一个ECAT网络通信接口；

     9)掉电指示接口（继电器输出）；

     10)充电指示接口（继电器输出）；

     11)故障指示接口（继电器输出）。

 使用环境：

    1)海拔高度(m): ≤1500；

     2)作环境温度(℃)：-25～60；

    3)工作环境相对湿度(%):≤90，无凝露。

 长期存储环境:

    1)海拔高度(m): ≤1500；

     2)环境温度(℃)：15-35；

    3)相对湿度(%)：45-75；

    4)无尘。

模块尺寸及安装方式

     模块尺寸图

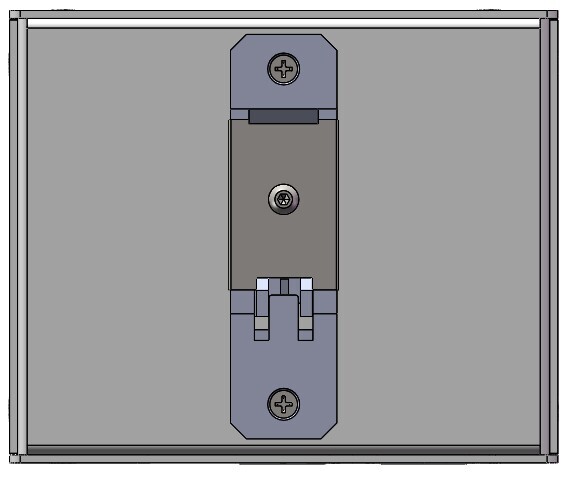

     35mmDIN导轨安装方式

说明书下载：NS100-MUPS说明书及尺寸图.zip
