发布日期：2022-01-04
摘抄腾讯网，网址：https://new.qq.com/omn/20210420/20210420A09YZC00.html
近年来五轴联动数控加工中心在各领域得到了越来越广泛的应用。在实际应用中，每当人们碰见异形复杂零件高效、高质量加工难题时，五轴联动技术无疑是解决这类问题的重要手段。越来越多的厂家倾向于寻找五轴设备来满足高效率、高质量的加工
1.1.五轴机床的机械结构形式

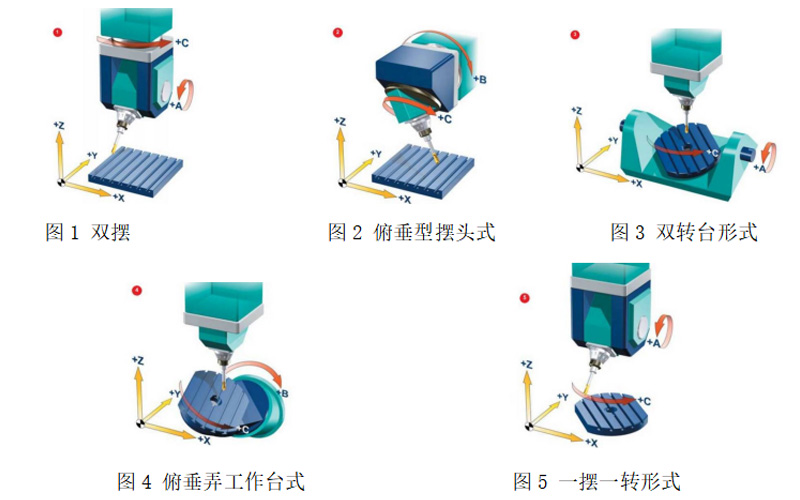

所谓的五轴机床，是指在X、Y、Z，三根常见的直线轴上加上两根旋转轴。A、B、C三轴中的两个旋转轴具有不同的运动方式，以满足各类产品的技术需求。虽然其机械结构形式多种多样，但其主要有以下几种形式：
与三轴数控加工设备相比，五轴联动数控机床有以下优点：
1.2.1.保持刀具最佳切削状态，改善切削条件
如上图，在左图中三轴切削方式，当切削刀具向顶端或工件边缘移动时，切削状态逐渐变差。而要在此处也保持最佳切削状态，就需要旋转工作台。而如果我们要完整加工一个不规则平面，就必须将工作台以不同方向旋转多次。可以看见，五轴机床还可以避免球头铣刀中心点线速度为0的情况，获得更好的表面质量。
如上图，针对航空航天领域内应用的叶轮、叶片和整体叶盘等零件，三轴设备由于干涉原因无法满足工艺要求。而五轴机床就可以满足。同时五轴机床还可以使用更短的刀具进行加工，提升系统刚性，减少刀具的数量，避免了专用刀具的产生。
如上图可以看出五轴加工中心还可以减少基准转换，提高加工精度。在实际加工中，只需一次装夹，加工精度更容易得到保证。同时五轴加工中心由于过程链的缩短和设备数量的减少，工装夹具数量、车间占地面积和设备维护费用也随之减少。这意味着您可以用更少的夹具，更少的厂房面积和维护费用，来完成更高效更高质量的加工！
1.2.4.提高加工质量与效率
五轴数控机床的完整加工大大缩短了生产过程链，可以使生产管理和计划调度简化。工件越复杂，它相对传统工序分散的生产方法的优势就越明显。
1.2.6.缩短新产品研发周期
对于航空航天、汽车等领域的企业，有的新产品零件及成型模具形状很复杂，精度要求也很高，因此具备高柔性、高精度、高集成性和完整加工能力的五轴数控加工中心可以很好地解决新产品研发过程中复杂零件加工的精度和周期问题，大大缩短研发周期和提高新产品的成功率。
1.3.RTCP
RTCP，在高档五轴数控系统里，认为RTCP即是Rotated Tool Center Point，也就是我们常说的刀尖点跟随功能。在五轴加工中，追求刀尖点轨迹及刀具与工件间的姿态时，由于回转运动，产生刀尖点的附加运动。数控系统控制点往往与刀尖点不重合，因此数控系统要自动修正控制点，以保证刀尖点按指令既定轨迹运动。业内也有将此技术称为TCPM、TCPC或者RPCP等功能。其实这些称呼的功能定义都与RTCP类似，严格意义上来说，RTCP功能是用在双摆头结构上，是应用摆头旋转中心点来进行补偿。而类似于RPCP功能主要是应用在双转台形式的机床上，补偿的是由于工件旋转所造成的的直线轴坐标的变化。其实这些功能殊途同归，都是为了保持刀具中心点和刀具与工件表面的实际接触点不变。所以为了表述方便，本文统一此类技术为RTCP技术。
下面双转台高档五轴数控系统为例，详细介绍一下RTCP功能。
在五轴机床中定义第四轴和第五轴的概念：在双回转工作台结构中第四轴的转动影响到第五轴的姿态，第五轴的转动无法影响第四轴的姿态。第五轴为在第四轴上的回转坐标。
如上图所示，机床第4轴为A轴，第5轴为C轴。工件摆放在C轴转台上。当第4轴A轴旋转时，因为C轴安装在A轴上，所以C轴姿态也会受到影响。同理，对于我们放在转台上面的工件，如果我们对刀具中心切削编程的话，转动坐标的变化势必会导致直线轴X、Y、Z坐标的变化，产生一个相对的位移。而为了消除这一段位移，势必机床要对其进行补偿，RTCP就是为了消除这个补偿而产生的功能。
那么机床如何对这段偏移进行补偿呢？接下来我们就来分析一下这段偏移是怎么产生的。
根据前文，我们都知道是由于旋转坐标的变化导致了直线轴坐标的偏移。那么分析旋转轴的旋转中心就显得尤为重要。对于双转台结构机床，C轴也就是第5轴的控制点通常在机床工作台面的回转中心。而第4轴通常选择第四轴轴线的中点作为控制点。
数控系统为了实现五轴控制，需要知道第5轴控制点与第四轴控制点之间的关系。即初始状态（机床A、C轴0位置），第四轴控制点为原点的第四轴旋转坐标系下，第五轴控制点的位置向量[U,V,W]。同时还需要知道A、C轴轴线之间的距离。对于双转台机床，举例如下图所示。
讲到这里，大家可以看出，对于有RTCP功能的机床，控制系统为保持刀具中心始终在被编程的位置上。在这种情况下，编程是独立的，是与机床运动无关的编程。当您在机床上编程时，不用担心机床运动和刀具长度，您所需要考虑的只是刀具和工件之间的相对运动。余下的工作控制系统将为您完成。举个例子：
如上图，不带RTCP功能关的情况下，控制系统不考虑刀具长度。刀具围绕轴的中心旋转。刀尖将移出其所在位置，并不再固定
如上图，带RTCP功能开的情况下，控制系统只改变刀具方向，刀尖位置仍保持不变。X，Y，Z轴上必要的补偿运动已被自动计算进去。
而对于不具备RTCP的五轴机床和数控系统是怎么解决直线轴坐标偏移这个问题呢？我们知道现在国内很多五轴数控机床和系统都属于假五轴，所谓假五轴，其实就是指不带RTCP功能的机床。真假五轴，既不是看长相也不是看五个轴是否联动，要知道假五轴也可以做五轴联动。假五轴的区别主要在于其没有真五轴RTCP算法，也就是说假五轴编程需要考虑主轴的摆长及旋转工作台的位置。这就意味着用假五轴数控系统和机床编程时，必须依靠CAM编程和后处理技术，事先规划好刀路。
同样一个零件，机床换了或者刀具换了，都必须重新进行CAM编程和后处理。并且假五轴机床在装夹工件时需要保证工件在其工作台回转中心位置，对操作者来说，这意味着需要大量的装夹找正时间，且精度得不到保证。即使是做分度加工，假五轴也麻烦很多。而真五轴只需要设置一个坐标系，只需要一次对刀，就可以完成加工。
近年来五轴联动数控加工中心在各领域得到了越来越广泛的应用。在实际应用中，每当人们碰见异形复杂零件高效、高质量加工难题时，五轴联动技术无疑是解决这类问题的重要手段。越来越多的厂家倾向于寻找五轴设备来满足高效率、高质量的加工
1.1.五轴机床的机械结构形式
所谓的五轴机床，是指在X、Y、Z，三根常见的直线轴上加上两根旋转轴。A、B、C三轴中的两个旋转轴具有不同的运动方式，以满足各类产品的技术需求。虽然其机械结构形式多种多样，但其主要有以下几种形式：
与三轴数控加工设备相比，五轴联动数控机床有以下优点：
1.2.1.保持刀具最佳切削状态，改善切削条件
1.2.2.有效避免刀具干涉
如上图，针对航空航天领域内应用的叶轮、叶片和整体叶盘等零件，三轴设备由于干涉原因无法满足工艺要求。而五轴机床就可以满足。同时五轴机床还可以使用更短的刀具进行加工，提升系统刚性，减少刀具的数量，避免了专用刀具的产生。
1.2.3.减少装夹次数，一次装夹完成五面加工
如上图可以看出五轴加工中心还可以减少基准转换，提高加工精度。在实际加工中，只需一次装夹，加工精度更容易得到保证。同时五轴加工中心由于过程链的缩短和设备数量的减少，工装夹具数量、车间占地面积和设备维护费用也随之减少。这意味着您可以用更少的夹具，更少的厂房面积和维护费用，来完成更高效更高质量的加工！
1.2.4.提高加工质量与效率
如图，五轴机床可以采用刀具侧刃切削，加工效率更高
1.2.5.缩短生产过程链，简化生产管理五轴数控机床的完整加工大大缩短了生产过程链，可以使生产管理和计划调度简化。工件越复杂，它相对传统工序分散的生产方法的优势就越明显。
1.2.6.缩短新产品研发周期
对于航空航天、汽车等领域的企业，有的新产品零件及成型模具形状很复杂，精度要求也很高，因此具备高柔性、高精度、高集成性和完整加工能力的五轴数控加工中心可以很好地解决新产品研发过程中复杂零件加工的精度和周期问题，大大缩短研发周期和提高新产品的成功率。
1.3.RTCP
RTCP，在高档五轴数控系统里，认为RTCP即是Rotated Tool Center Point，也就是我们常说的刀尖点跟随功能。在五轴加工中，追求刀尖点轨迹及刀具与工件间的姿态时，由于回转运动，产生刀尖点的附加运动。数控系统控制点往往与刀尖点不重合，因此数控系统要自动修正控制点，以保证刀尖点按指令既定轨迹运动。业内也有将此技术称为TCPM、TCPC或者RPCP等功能。其实这些称呼的功能定义都与RTCP类似，严格意义上来说，RTCP功能是用在双摆头结构上，是应用摆头旋转中心点来进行补偿。而类似于RPCP功能主要是应用在双转台形式的机床上，补偿的是由于工件旋转所造成的的直线轴坐标的变化。其实这些功能殊途同归，都是为了保持刀具中心点和刀具与工件表面的实际接触点不变。所以为了表述方便，本文统一此类技术为RTCP技术。
在五轴机床中定义第四轴和第五轴的概念：在双回转工作台结构中第四轴的转动影响到第五轴的姿态，第五轴的转动无法影响第四轴的姿态。第五轴为在第四轴上的回转坐标。
那么机床如何对这段偏移进行补偿呢？接下来我们就来分析一下这段偏移是怎么产生的。
根据前文，我们都知道是由于旋转坐标的变化导致了直线轴坐标的偏移。那么分析旋转轴的旋转中心就显得尤为重要。对于双转台结构机床，C轴也就是第5轴的控制点通常在机床工作台面的回转中心。而第4轴通常选择第四轴轴线的中点作为控制点。
而对于不具备RTCP的五轴机床和数控系统是怎么解决直线轴坐标偏移这个问题呢？我们知道现在国内很多五轴数控机床和系统都属于假五轴，所谓假五轴，其实就是指不带RTCP功能的机床。真假五轴，既不是看长相也不是看五个轴是否联动，要知道假五轴也可以做五轴联动。假五轴的区别主要在于其没有真五轴RTCP算法，也就是说假五轴编程需要考虑主轴的摆长及旋转工作台的位置。这就意味着用假五轴数控系统和机床编程时，必须依靠CAM编程和后处理技术，事先规划好刀路。
同样一个零件，机床换了或者刀具换了，都必须重新进行CAM编程和后处理。并且假五轴机床在装夹工件时需要保证工件在其工作台回转中心位置，对操作者来说，这意味着需要大量的装夹找正时间，且精度得不到保证。即使是做分度加工，假五轴也麻烦很多。而真五轴只需要设置一个坐标系，只需要一次对刀，就可以完成加工。
